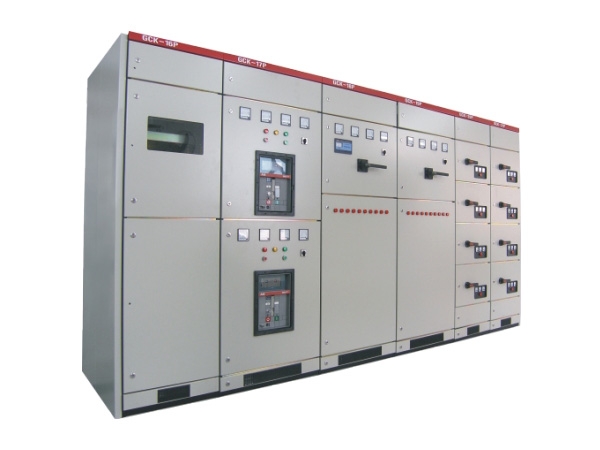

抽拉式低壓配電柜【千亞電氣】

抽拉式低壓配電柜,按鈕的安裝與連接

①抽拉式低壓配電柜,安裝控制按鈕時，先測量出按鈕螺紋的直徑，在控制面板上鉆出相應的安裝孔，退出按鈕螺母，將按鈕螺紋柱由控制面板的背面穿出，調整螺紋柱上的擋塊至適當位置，再從控制面板正面將螺母旋上螺紋柱并緊固。

②抽拉式低壓配電柜,將按鈕安裝在面板上時，應布置整齊，排列合理?？筛鶕妱訖C啟動的先后次序，從上到下或從左到右排列。

③抽拉式低壓配電柜,同一設備運動部件有幾種不同的工作狀態時，應使每一對相反狀態的按鈕安裝在一組。

④抽拉式低壓配電柜,按鈕的安裝應牢固，安裝按鈕的金屬板或金屬按鈕盒必須可靠接地。

⑤抽拉式低壓配電柜,一般情況下，一個按鈕總有一副動合觸點及一副動斷觸點，連線之前應用萬用表電阻擋分清相對應的觸點。但也有的各有兩副觸點并帶有指示燈，接線時應注意。

⑥抽拉式低壓配電柜,為了應付緊急情況，當按鈕板上安裝的按鈕較多時，應用紅色蘑菇頭按鈕作總停按鈕，且應安裝在顯眼且容易操作的地方。

抽拉式低壓配電柜熱繼電器的安裝與連接

①抽拉式低壓配電柜,首先核對熱繼電器規格是否符合控制對象的過載保護技術要求。熱繼電器只能作為電動機的過載保護，而不能作為短路保護，常與接觸器和熔斷器組合使用。

②抽拉式低壓配電柜,熱繼電器的熱元件應串接在主電路中，其動斷控制觸點應串接在輔助電路中。

③抽拉式低壓配電柜,熱繼電器的工作原理是電流通過發熱元件發熱，推動雙金屬片動作。熱量的傳遞有對流、輻射和傳導三種方式。其中對流具有方向性，熱量自下向上傳輸。在安放時，如果發熱元件在雙金屬片的下方，雙金屬片就熱得快，動作時間短；如果發熱元件在雙金屬片的旁邊，雙金屬片熱得較慢，熱繼電器的動作時間長。

④抽拉式低壓配電柜,當熱繼電器與其他電器安裝在一起時，應注意將其安裝在其他發熱電器的下方，以免動作特性受到其他電器發熱的影響。

⑤抽拉式低壓配電柜,熱繼電器的整定電流應按電動機的額定電流自行調整，絕對不允許彎折雙金屬片。

⑥抽拉式低壓配電柜,一般熱繼電器應置于手動復位的位置上，若需要自動復位時，可將復位螺釘沿順時針方向旋轉。
