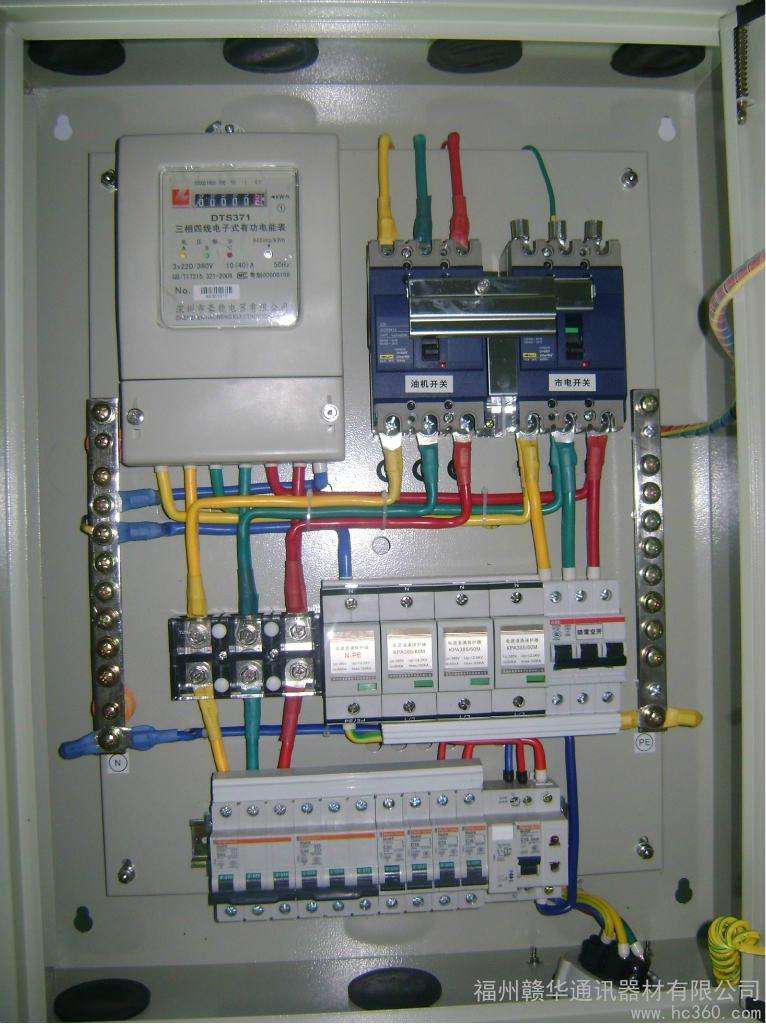

                  低壓配電箱取樣 , 漏電保護斷路器。漏電保護斷路器通常稱為漏電開關，是一種安全保護電器，在線路或設備出現對地漏電或人身觸電時，迅速自動斷開電路，能有效保證人身和線路的安全。電磁式電流動作型漏電保護斷路器工作組原理如圖 所示。  電磁式電流動作型漏電保護斷路器工作組原理 漏電保護斷路器主要由零序互感器TA、漏電脫扣器 WS、試驗按鈕“SB”、操作機構和外殼組成。

                 低壓配電箱取樣,實質上就是在一般的自動開關中增加一個能檢測電流的感受元件零序互感器和漏電脫扣器。零序互感器是一個環形封閉的鐵芯。主電路的三相電源線均穿過零序互感器的鐵芯，為互感器的一次繞組。環形鐵芯上繞有二次繞組，其輸出端與漏電脫扣器的線圈相接。在電路正常工作時，無論三相負載電流是否平衡，通過零序電流互感器一次側的三相電流相量和為零，二次側沒有電流。

                 低壓配電箱取樣,當出現設備漏電和人身觸電時，漏電或觸電電流將經過大地流回電源的中性點，因此零 序電流互感器一次側三相電流的相量和就不為零，互感器的二次側將感應出電流，該感應電流使漏電脫扣器的鐵芯和銜鐵吸合，通過傳動部分主觸點分斷，從而切斷主電路，保障了設備和人身安全。 為了經常檢測漏電開關的可靠性，開關上設有試驗按鈕，試驗按鈕與一個限流電阻R串聯后跨接于兩相線路上。當按下試驗按鈕后，漏電斷路器立即分閘，證明該開關的保護功能良好。
