配電箱相信大家都非常的熟悉，我們離不開電，電是我們日常家居生活中最重要的設備產品，我們幾乎每天都要用電，如今對電已經形成了依賴，就像中了毒一樣，戒也戒不掉，下面小編就簡單介紹一下配電箱接線圖和配電箱系統圖。
配電箱接線圖：
家庭配電箱接線圖在進行安裝的時候也是必不可少的，小編特地為大家準備了幾幅很詳細的接線圖。

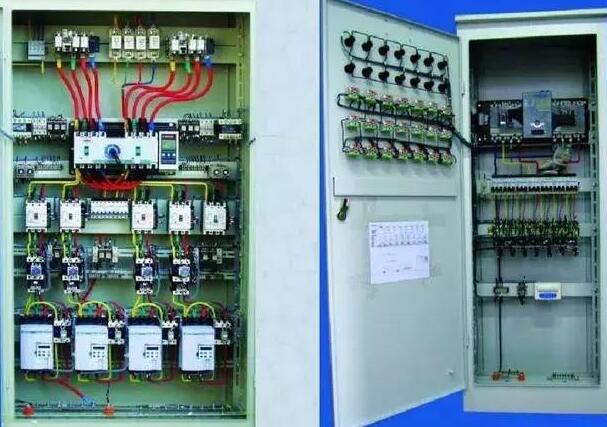

我們平時看到多家多戶用電的時候，大多是由一個配電柜里面發出來的，簡單的接線圖就是這個樣子。
家用配電箱安裝方法：
1、明裝配電箱，配電箱安裝在墻上時，應采用開腳螺栓（脹管螺栓）固定，螺栓長度一般為埋入深度（75～150mm）、箱底板厚度、螺帽和墊圈的厚度之和，再加上5mm左右的“出頭余量”。對于較小的配電箱，也可在安裝處預埋好木磚（按配電箱或配電板四角安裝孔的位置埋設），然后用木螺釘在木磚處固定配電箱或配電板。
2、暗裝配電箱，配電箱嵌入墻內安裝，在砌墻時預留孔洞應比配電箱的長和寬各大20mm左右，預留的深度為配電箱厚度加上洞內壁抹灰的厚度。在圬埋配電箱時，箱體與墻之間填以混凝土即可把箱體固定住
3、配電箱應安裝牢固，橫平豎直，垂直偏差不應大于3mm；暗裝時，配電箱四周應無空隙，其面板四周邊緣應緊貼墻面，箱體與建筑物、構筑物接觸部分應涂防腐漆。
4、配電箱內裝設的螺旋式熔斷器，其電源線應接在中間觸點的端子上，負荷線應接在螺紋的端子上。這樣，在裝卸熔芯時不會觸電。瓷插式熔斷器應垂直安裝。
5、配電箱內的交流、直流或不同電壓等級的電源，應具有明顯的標志。照明配電箱內，應分別設置零線（N線）和保護零線（PE線）匯流排，零線和保護零線應在匯流排上連接，不得絞接，應有編號。
6、導線引出面板時，面板線孔應光滑無毛刺，金屬面板應裝設絕緣保護套。金屬殼配電箱外殼必須可靠接地（接零）。
總結：家庭用電是我們必須仔細和嚴格把關的一部分，電路的安裝安全、完善，那么在今后的生活中也能夠安心使用，消除家中的安全隱患。
