淺談低壓配電柜設計流程與步驟【千亞電氣】

根據電壓等級，配電柜分為高壓配電柜和低壓配電柜 。一般規定，380V及以下的配電柜屬于低壓配電。下面從以下幾個方面，介紹下配電柜的相關知識。

1、 配電柜的作用是什么？

電力系統一般由發電系統、輸電系統、變電系統、配電系統組成，配電柜作為電力系統的末端的組成部分，主要作用是對終端用戶進行電能的分配及控制。當用電設備發生故障時，配電柜將斷開故障線路分支，起到保護設備和線路的作用。

2、配電柜由哪些元器件組成？

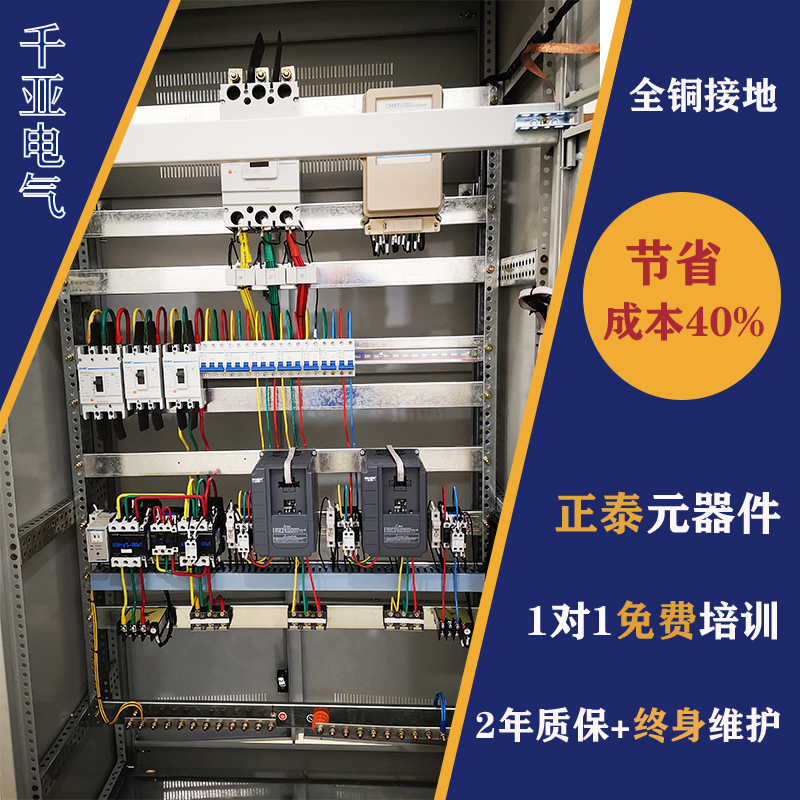

低壓配電柜一般由負荷開關/隔離開關、塑殼斷路器、微型斷路器、接觸器、熱繼電器、中間繼電器、熔斷器、轉換開關、按鈕、導線、小母排等組成。

3、 配電柜設計的步驟和流程什么？

1）、首先，根據終端客戶的不同要求，確定配電柜的尺寸、大小，材質（普通鐵皮材質還是不銹鋼材質），以及使用的場所（戶外還是戶內，是否有防爆要求等）；

2）、確定配電柜的一些細節，如配電柜的安裝方式（是明裝還是暗裝）、柜門開啟方式（是單開門還是對開門）、鉸鏈方式等；

3）、根據實際使用需求，進行柜內元器件的選型；

4）、柜內布局圖設計；

5）、低壓配電柜的原理圖設計；

6)、配電柜接線圖設計；

7）、生成元器件材料明細表及電氣bom表，準備工具材料進行配電柜裝配工作。
