千亞電氣帶你了解動力配電柜內部構造

動力配電柜適用于發電廠及工礦企業、交流電壓 500V 及以下的三相三線、三相四線、三相五線制系統，作動力照明配 電之用千亞電氣保障動力配電柜系戶內裝置，靠墻安裝，屏前檢修。

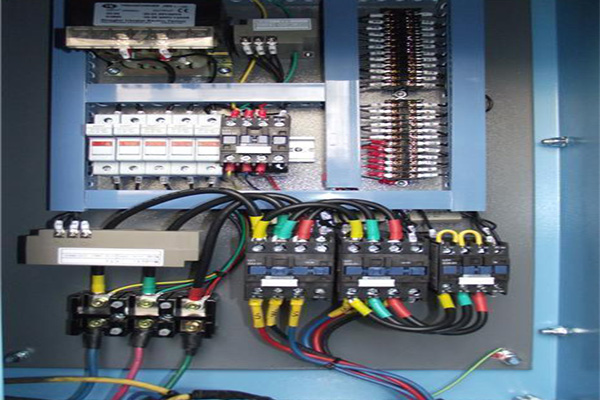

XL-21 型低壓動力柜系戶內靠墻安裝，單面前開門的配電裝置。其基本結構采用鋼板彎制及角鋼焊接而成。前右側可裝設刀開關操作手柄，作為電源切斷與接通操作之用，箱門上可裝設操作按鈕，指示燈及顯示儀表，打開箱后，配電箱內部設備全為敞露便于檢修維護，本配電箱裝有空氣斷路器，熔斷器作為短路保護外，還裝有接觸器 和熱繼電器。

動力柜門與殼體均焊有接地螺釘，確保殼體與地連接可靠。 驗收、安裝、高度、注意事項見使用說明書 驗收、安裝、高度、注意事項見使用說明書，產品到貨后，首先應檢查包裝是否完整無損，發現問題應及時通知有關部門查找原因，對于不立即安裝的產品，應根據正常使用條 件的規定，置于適應的場所。

安徽千亞電氣有限公司專注GGJ低壓電容補償柜、MNS型低壓抽出式開關柜、GCS/GCK低壓抽出式開關柜、GGD低壓配電柜、XL-21動力柜、JP綜合配電箱、非標箱，控制箱、電表箱，PZ30照明箱、弱電箱等高低壓電器成套開關設備的研發、生產、銷售、服務。
