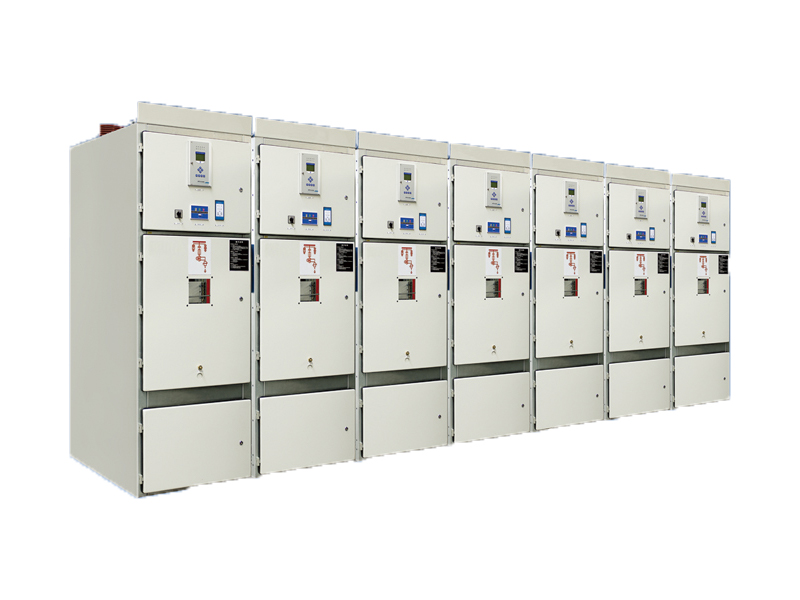

污水廠低壓配電柜【千亞電氣】

                 污水廠低壓配電柜, 熱繼電器由于電動機過載動作后，若要再次啟動電動機，必須待熱元件冷卻后，才能使熱繼電器復位。一般復位時間是：自動復位不大于5min，手動復位時間不大于2min。

                污水廠低壓配電柜,熱繼電器進出線端連接導線，應按電動機的額定電流正確選用，盡量選用銅導線。熱繼電器的連接線除導電外，還起導熱作用。如果連接線太細，則連接線產生的熱量會傳到雙金屬片，加上發熱元件沿導線向外散熱少，從而縮短了熱繼電器的脫扣動作時間；反之，如果采用的連接線過粗，則會延長熱繼電器的脫扣動作時間。所以連接導線截面不可太細或太粗，應盡量采用說明書規定的或相近的截面積。

               污水廠低壓配電柜,熱繼電器線路的連接具體應按產品說明書要求進行安裝。以VJ9100熱繼電器為例，接線時必須與互感器配套使用，將電動機的三根相線分別穿過互感器A、B、C三個孔。端子1～4分別接互感器上黃、綠、紅、黑四根引線。端子7～10為兩組內部繼電器輸出，正常工作時7、8斷開，9、10閉合（如果啟用了時間繼電器功能，則延時吸合），當發生故障時，9、10斷開，7、8閉合，切斷電動機電源。

              污水廠低壓配電柜,VJ9100熱繼電器線路的連接 行程開關的安裝與連接,行程開關安裝時，安裝位置應準確，安裝要牢固；滾輪的方向不能裝反，擋鐵與其碰撞的位置應符合控制線路的要求，并確保能可靠地與擋鐵碰撞。在安裝時或在檢查行程開關時，要把它固定牢固，并用手撥動或壓動行程開關動作頭，仔細聽聲音，檢查是否有“啪”的響聲，如果沒有，應打開行程開關，調節連接微動開關與動作軸的螺釘。行程開關在使用中要定期檢查和保養，除去油垢及粉塵，清理觸點。經常檢查其動作是否 靈活、可靠，及時排除故障，防止因行程開關無動作而導致設備和人身安全事故。
